高速プリント基板製造および組立

エレクトロニクスの世界は電光石火のスピードで進歩している。人工知能の革新、 5Gそしてモノのインターネットは可能性の限界に挑戦している。この進歩の基盤は何なのか？プリント基板これは、驚異的な速さでデータを伝送できる。

さらに、次のような大きな需要がある。高速PCB設計を働かせることができる。なぜなら、ほとんどの電子機器、極めて単純なものでさえ、高速で集積回路を動作させることができるからだ。高速PCBは、高い層と優れた信号カウントを持つ回路基板は、多くの場合、プロセッサの速度DDR信号と多くの電子機器でのみ使用されていることを意味します。

この広範なブログでは、高速PCB設計、製造、アセンブリを克服するための重要な要素を深く掘り下げていきます。最後には、最先端の基板を実現するために必要な豊富なインスピレーションと戦術的なアドバイスを得ることができるでしょう。

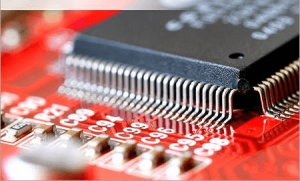

高速プリント基板とは？

高速PCBは、電子機器や回路内の信号やデータの高速伝送を容易にするように設計されています。高速PCBボードは、以下のようなアプリケーションの厳しい要件を満たすように設計されています。インピーダンス制御信号遅延の低減、シグナル・インテグリティの向上は重要な要素である。

高速 PCB設計は簡単なことではない。シグナル・インテグリティ、インピーダンス・コントロール、熱管理など、微妙なニュアンスが複雑に絡み合う。しかし、慎重な計画と適切なツールを使えば、これらの障害を克服し、期待を上回る基板を作ることができる。

FS Tech PCBは、お客様の電子機器やシステムをサポートするために、高速プリント基板の設計、組立、製造ソリューションを幅広く提供しています。革新的で先進的な高速PCBソリューションで、お客様の成長をサポートします。高圧と大電流アプリケーション.

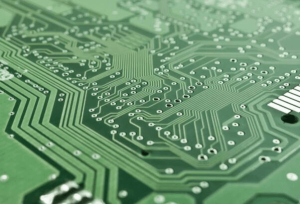

高速PCB設計の特徴

高速PCB設計には、あらゆる段階で細心の注意と計画が必要です。きれいな信号伝搬を促進し、シグナルインテグリティの頭痛の種を防ぐには、多くの複雑な問題に対処する必要があります。高速プリント基板回路基板設計 PCB設計者と以下の質問について議論することが重要な考慮事項です：

この回路基板のインピーダンスは制御されていますか？その結果によって、この基板がシグナルエンド回路か差動回路かが決まる。
インピーダンス制御回路は何Ωで動作していますか？例えば、答えは90Ω、100Ω、120Ωかもしれません。
高速プリント基板を使用する場所は？高速を使うので。
電源ラインや回路のノイズの多い部分に近づくと、信号の動作が悪くなり、また、ノイズの多い部分に近づくと、信号の動作が悪くなり、また、ノイズの多い部分に近づくと、信号の動作が悪くなる。

高速プリント回路基板を設計する際の要因を以下に挙げる：

シグナル・インテグリティ	シグナル・インテグリティは、高速プリント基板上の高周波信号を維持するために非常に重要です。信号が歪みなく目的地に到達することを保証します。
インピーダンスコントロール	特性インピーダンスとは、伝送線路を伝播する単一波の電圧振幅と電流の比である。特性インピーダンスまたはサージ・インピーダンスの場合、一方の伝送線路のインピーダンスが他方の伝送線路に影響を及ぼしてはならない。
リターンパス	効果的な配線を実現するためには、十分な数の統一された接地が必要である。グランド層とパワー層の間の隙間は最小限か全くないことが必要で、このような隙間を通して高伝送線を配線することは困難である。
熱管理	高速回路は発熱が大きく、信号性能を低下させ、部品を損傷させます。適切な熱管理（ヒートシンクなど）は、高速プリント基板の信頼性の高い動作を保証するために非常に重要です。
ディファレンシャル・シグナリング	差動信号は、高速信号を伝送するために、1つの信号の代わりに2つの相補的な信号を使用する。この方法は、コモンモードノイズを低減し、信号間の最小偏差を確保することができる。
シミュレーションと分析	高速PCB設計では、シグナルインテグリティと信頼性を確保するために慎重な解析とシミュレーションが必要です。シミュレーション・ツールを使用することで、回路動作をモデル化し、基板を製造する前に潜在的な問題を発見することができます。

高速PCB製造に関する考察

高速プリント基板では、上記の基本的な設計上の考慮事項に加え、製造上の具体的な要因を考慮する必要があります。例えば、制御されたインピーダンス・トレース、適切なレイヤーの積層、適切な材料の選択などです。製品化されたばかりの高性能プリント基板をうまく維持するには、ダイナミックな状況下で明確な持続力が要求される。実際の市場の反応に基づいて設計を適応させ、強化する回復力は、破壊的な競争にもかかわらず、企業が関連性を維持するための準備となる。

スタックアップ開発： レイヤーを適切に積み重ねることが重要であり、それがデザインを構築する基礎となる。次のような場合には、注意深く観察する必要がある。ラミネート素材の選択要求される速度特性に基づき、誘電特性、銅の重量を決定する。
ドリリングです。 穴あけ工程では、機械とコンピューター制御によるドリルで層に穴をあける。
メッキ： 回路をメッキのためにセットするとき、層をマウントするのに役立つ特定の化学溶液があります。メッキの後、私たちはさまざまな化学薬品を塗布して回路基板をきれいにします。これがドリルで開けた穴に染み込む。
外層イメージング： 高速プリント基板製造の次のステップ回路基板にフォトレジスト層を塗布するを最外層に置く。UVライトはフォトレジストを硬くする。
インピーダンスコントロール： 必要なインピーダンス値を正しく計算することを第一に考えるべきである。インピーダンスを一定に保つことで、データを破壊する不要な反射を防ぐことができる。インピーダンスは、高速プリント回路基板高度な計算機を使用して、スタックアップの特性に応じてトレース寸法をダイヤル設定します。
エッチング: 先に使用した薬液は、レジスト層の下にある不要な銅を除去するために使用される。
ソルダーマスク: これは高速プリント基板製造工程の最終段階である。製造者は、すべてのパネルと基板を洗浄してから、次の工程に進む。ハンダ付けマスクの実装。ソルダーマスクは、PCBボード上の接続をより強固にするのに役立ちます。そして、はんだ付け後に得られるのがPCBの緑色である。

進歩のスピードに目をくらませる高速プリント基板の役割

データを大量に必要とする今日の世界では、より高速な伝送速度への要求が指数関数的に加速しています。高スループットに依存するこれらのアプリケーションについて考えてみましょう：

5Gインフラは、膨大なデータの奔流をワイヤレスで長距離伝送する

ハイパフォーマンス・コンピューティング・クラスターは天文学的な量の複雑なデータセットを処理する

高頻度取引システムは、過渡的な裁定取引にマイクロ秒単位で反応する。

自律走行車の協調：センサーデータと軌道を瞬時に交換する

このような最先端のユースケースでは、マルチギガビット対応のPCBはまさに必須条件である。しかし、なぜ伝送速度は、現代のPCB設計において非常に重要になっているのでしょうか？信号のエッジレートが遅くなると、システム全体のデータ伝播に連鎖的な遅延が生じます。これらの累積遅延は、集積回路間でデータを受け渡すデジタル・ロジックの処理性能に深刻な影響を与えます。PCBを意図的に速い立ち上がり時間とエッジ・レートで設計することで、データはエンドポイント間を素早く通過します。信号は累積遅延を減らしながらA点からB点へと伝搬します。この速度はアプリケーションの応答性を高め、より豊かなユーザー体験を引き出し、次世代のイノベーションを可能にします。高いスループットにより、データは渋滞することなくスムーズに流れ、システムがリアルタイムで反応できるようになります。動機が明確になったところで、高速PCB設計の特徴を見てみましょう。

高速PCBで成功を加速する

マルチギガビットの複雑なPCBレイアウトを、強力な支援なしに配線するのは無駄の極みです。設計の生産性不足のために重要なタイムラインを逃したり、資金を失ったりすることはあり得ません。エンジニアリングの生産性を根本的に向上させるために、一流のエンジニアはAltium Designerのような先進の高速設計ソフトウェアプラットフォームを賢く利用しています。洗練された配線エンジン、統合されたインピーダンスおよびフィールドソルバ、そしてリアルタイムのデザインルールの検証により、はるかに短時間で高性能ボードをアーキテクトできます。カスタマイズ可能なモデリング・パラメータ、インテリジェントなチューニング・トレース機能、スムーズな差動ペア配線により、多大な活用が可能です。組み込みのSI、PI、EMIシミュレータにより、実際の性能を予測し、製造後の落とし穴を防ぐことができます。最小限の労力で、予備スタックの定義、トレース・インピーダンスの計算、長さマッチングの設計ルールの設定、差動配線が可能です。このような効率性は非常に貴重であり、エンジニアは、設計文書の準備よりもイノベーションに認識リソースを集中させることができます。

高速プリント基板組立

よりスピーディーなソリューションを強く求める市場において、検証済みのプロトタイプは信頼を築き、新製品構想のための資金を引き出す。しかし、高性能の実現は、製造と組み立ての能力にかかっています。PCB製造プロセス自体、並外れた精度が要求されます。最終的な基板は、製造のばらつきや欠陥に過度に影響されると、設計通りに動作しません。徹底的に検証された高品質のコンポーネントだけが、以下のことを可能にします。概念実証テストのための信頼できる機能の確保むしろ結果を歪める。ほとんどのプリント回路基板は、高速デジタル設計に伴うシグナルインテグリティのリスクと考えられている。高速デジタル設計では、いくつかの要因を考慮する必要があります。 PCB組立工程.

コンポーネントの配置
アプリケーション
トラブルシューティングサーキットボード
試験と検査
最終組み立て

高速プリント基板の終わりなき旅

高性能プリント基板の設計、製造、そして不屈の反復は、データへの要求が高まるにつれて、エレクトロニクス革新の中心に位置するようになった。人工知能 5G 電気通信、ハイパフォーマンス・コンピューティング、ビッグデータは飛躍的な進歩を続けており、印刷物もその一翼を担っている。 cサーキットボードは、すべてのステップで歩調を合わせなければなりません。シグナル・インテグリティとインピーダンス制御の原則を包括的にマスターすることは、明日の驚異的なスピードに対応する製品の将来を保証します。実戦的な設計ソフトウェア、信頼できる製造パートナー、そして一貫した改善へのコミットメントがあれば、最先端のスピード性能を実現することはごく自然なことです。常に基本に忠実であることで、一時的な挫折を乗り越えましょう。コミュニティの豊富な事例からインスピレーションを得、大胆な実験にも尻込みしないでください。

よくある質問 (FAQ)

何はそのキー差間 レギュラー プリント基板 と高速 PCB？

主な違いは、高速プリント回路基板は、通常のプリント回路基板に比べて、より高速、通常は数ギガビットの速度でデータを転送するように設計されていることです。そのため、データの損失や破損を防ぐために、シグナル・インテグリティやインピーダンス制御に関して、より複雑な設計上の考慮が必要となる。

何種類の データ 料金する高速 プリント基板 サポート？

高速PCBは通常3～25Gbpsで動作するが、最先端の基板は40Gbpsを超えようとしている。5G、高性能コンピューティング、高解像度ビデオ、オートメーションなどの高スループット・アプリケーションは、これらのマルチギガビット対応基板に依存しています。

何は いくつか ヒント にとって ルーティング 高速 シグナル？

インピーダンス整合トレースの使用、ビアの最小化、ロバストな電源/グランド・プレーンの提供、スペーサーによる他のネットからの分離、差動ペアの長さの整合、SI/PIシミュレーション、アイ・ダイアグラムの解析などを始めとする。設計ツールを活用して解析を自動化する。

何 ものづくり 要件は より厳しい にとって 高速 PCB？

インピーダンスを維持するためのトレース寸法とスペースの公差の厳格化、エッチングのばらつきの最小化、一貫した誘電体厚さ、レイヤー間のレジストレーションのきめ細かな制御、巻き込みのない銅めっきプロセス、欠陥に対する厳格なQAチェック。

どのように 缶 I 計算する その ターゲット インピーダンス にとって a プリント基板 スタックアップ？

スタックアッププランナーとフィールドソルバーを統合し、誘電体の厚さ、銅の重量、選択したラミネート材料などの特性に基づいて伝送線路インピーダンスを決定します。ソルバーは導体の粗さや損失正接も考慮します。

次の高速PCB設計でお困りですか？

FS テック PCBには、高速プリント回路基板に関するあらゆる問題を解決できる専門の設計者、エンジニア、製造者がいます。そのため、設計、製造、生産における不必要な遅延や問題を回避することができます。高速プリント基板の組み立て.

高度なPCB設計ソフトウェア、最新技術、セキュアなネットワークを駆使し、プリント基板に関するあらゆる情報をお届けします。ご質問やご提案がある場合、または当社についてもっと知りたい場合は、お気軽にお問い合わせください、接触私たちまたはリクエスト a 引用今日、あなたの玄関先で。

結論

結論として、高速プリント回路基板は、電子機器、通信システム、回路の発展において重要な役割を果たしている。より効率的で高速な電子機器の設計が、高速プリント回路基板の開発と採用に拍車をかけている。高速プリント回路基板は、歪みや伝搬遅延を低減して信号を動作させるように設計されている。これらの高速プリント回路基板は、高周波アプリケーションの要件を満たすために、複雑な設計、高性能、より良い信号動作、正確な製造技術、および効率的な結果を持っています。つまり、高速プリント回路基板はエレクトロニクスの大きな進歩であり、相互接続された世界を形成する、より迅速な開発、より効率的で信頼性の高い高度なデバイスの実現に貢献している。
