ソーラーパネルPCB：効率と持続可能性を促進するイノベーション

はじめに

ソーラー技術の発展に伴い、ソーラーパネルの機能を向上させ、より手頃な価格で信頼性の高いものにする新しいソリューションへの要求も大きく高まっています。この需要により、ソーラーPCBの設計と機能性が飛躍的に向上しました。

様々な信頼できるサプライヤーのように、 FSテックはその技術を更新します。ソーラーPCBは、MPPT（最大電力点追従）回路基板などの新しい要素を含むことで、より適応し、進歩しています。 IoT エネルギー効率を改善し、エネルギー消費を監視する能力を追加するセンサー。

FSテックの調達専門チームは、ソーラーパネル製造に最適な原材料の調達に専念しています。お問い合わせビジネスのあらゆるニーズにお応えします！

ソーラーPCBとは？

まず、太陽エネルギーシステムについて説明しよう。これは、いくつかの用途のために太陽光発電を収集し、変換し、分配するために一緒に動作する分散型ソーラーピンで構成されています。小型のPV（太陽光発電）パネルから大規模なPVソーラーファームまで、ソーラーPCBはさまざまな地域で太陽エネルギーへの安全で効果的なアクセスを保証します。

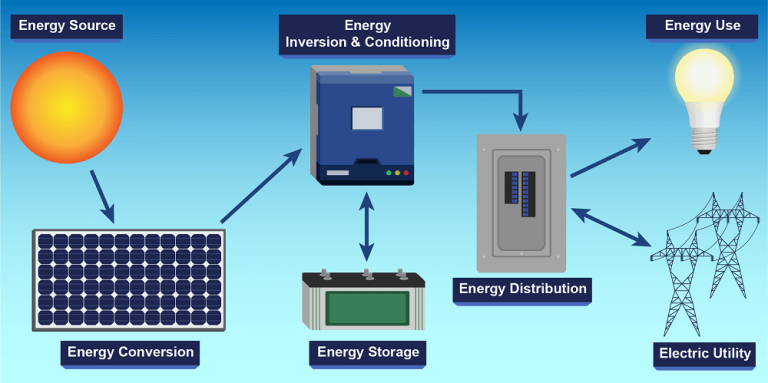

太陽エネルギーシステムの図を見てみよう：

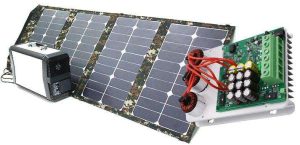

今、私たちは簡単に太陽PCBが何であるかを知っているだろう。これは、太陽エネルギーを利用するために必要な構造的および電気的要素を使用して、太陽光発電システムのために特別に設計された特殊なプリント回路基板です。

ソーラーPCBと従来のPCBの比較

従来のソーラーシステムでは、太陽光は光電池によって処理され、直流（DC）が生成されます。この直流電流はソーラーPCBに送られ、ソーラーPCBは最大限の電力を供給するように設計された経路とコンポーネントのネットワークに送ります。

多くの電子機器に見られる通常のプリント基板を設計するのではなく、ソーラーPCBの特徴は、エネルギー変換を最大化しながら、過酷な環境に耐えるように純粋に設計されている。

ソーラーPCBは従来のPCBと多くの点で異なる。下の表をご覧ください：

特徴	トラディショナルプリント基板	ソーラープリント基板
主な用途	一般電子機器	ソーラー・エネルギー・システム
耐熱温度	中程度	高
環境耐久性	限定	アウトドアや過酷な環境にも対応
主要コンポーネント	標準電気部品	PVセル、MPPTコントローラ、チャージコントローラ
効率重視	専門外	太陽エネルギー変換に最適化

さらに、ソーラーPCBには、複雑なエネルギー経路を管理し、配電と送電を強化するための層が追加されていることが多い。

一例として、LEDソーラーライト回路基板は、オフグリッド照明や一定のエネルギー供給が必要な自立型ソーラーライトへの適合性を高めるため、多層化されることが多い。

ソーラーPCBの構造

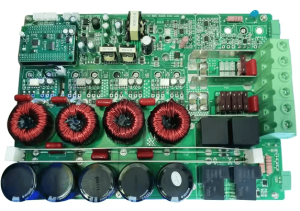

ソーラーPCBは通常、異なる素材の層で構成され、それぞれが異なる機能を果たすことで、ソーラーシステムの効率と安定性を保証している。

ソーラーPCBには通常、以下のものが含まれる：

基板材料ソーラーPCB基板は通常、耐熱性、耐紫外線性の高い材料で製造される。 FR4あるいは、PTFEやロジャース過酷な気候条件下でも安定した性能を維持できる素材。
導電層： 導電層はPCB上の銅箔で構成され、回路の整列と接続を行う。銅箔の幅と厚さは、抵抗とそれによる発熱を避けるため、回路に必要な電流が最小になるように設計されます。
絶縁層:導電層間の短絡を防止するため、導電層の周囲とその間を絶縁する。これらは通常、FR4やPTFEのような通常の絶縁材料で構成され、必要な電気的絶縁を提供します。
熱管理構造： サーマルビアやサーマルパッドなど、熱管理に対応するよう設計されたソーラープリント基板は、部品の動作温度を維持するために基板内部から外部への熱伝導を助けます。
表面処理： 太陽電池プリント基板は、はんだの品質と耐食性を向上させる必要があるため、いくつかの特殊な表面処理イマージョンゴールドなどを採用すべきである、オーエスピー硬い金無電解銀.

ソーラーPCBの重要性

PCBソーラーパネルは光起電力効果を利用して発電する。薄型で持ち運びができ、高効率で一体化されており、低コストで信頼性が高く、広く利用されている。技術の進歩に伴い、光電変換効率は向上し、コストは削減され、応用分野は拡大し、世界的なエネルギー転換と持続可能な発展に貢献する。

エネルギー変換効率の向上

ソーラーPCBは、より優れた回路と高度な材料を使用することで、太陽から取り込むことができるエネルギーを最大化します。さらに、MPPTコントローラーは、これらの基板内のエネルギーポイントを最適化し、商業用と家庭用の両方の太陽光発電のセットアップにおいて非常に重要である、良好でない太陽光の下でも、ソーラーパネル回路基板からより高いエネルギー収量をもたらします。

過酷な環境下での耐久性

ソーラーPCBは、高温、湿気、紫外線、ホコリなどの環境の脅威に耐えるように設計されています。ソーラー回路基板に使用されている構造および素材は、コーティングが施されているため、砂漠や高湿度の沿岸地域などの過酷な条件下でも、内蔵回路が確実に動作します。制御回路が内蔵されているため、耐久性に優れ、メンテナンスが少なく、システム寿命が長いため、長期間の配備に適している。

費用対効果と拡張性

ソーラーマウントのようなソーラーボードPCBはモジュール設計で、拡張性があり、さまざまな用途に使用できます。この柔軟性は、小さなオフグリッドソーラー充電器や照明システムから大規模な産業用ソーラープラントまで、幅広い用途で使用できることを意味します。

環境サステイナビリティ

ソーラーPCBは、太陽光発電システムの有効性と寿命を向上させることで、持続可能なエネルギーインフラにおいて重要な役割を果たしています。ソーラー回路基板は性能と耐久性を向上させるため、常にメンテナンスや交換を必要とする部品に費やされる廃棄物や資源の量を減らすことができる。このような環境保全は、世界のよりクリーンなエネルギーソリューションの設定目標に沿ったものです。

ソーラーPCBの用途

ソーラーPCBは、太陽エネルギーデバイスに数多くの用途があり、さまざまな分野でエネルギー効率、強度、汎用性を高めている。これらの用途には、以下のようなものがあります：

住宅用太陽光発電システム

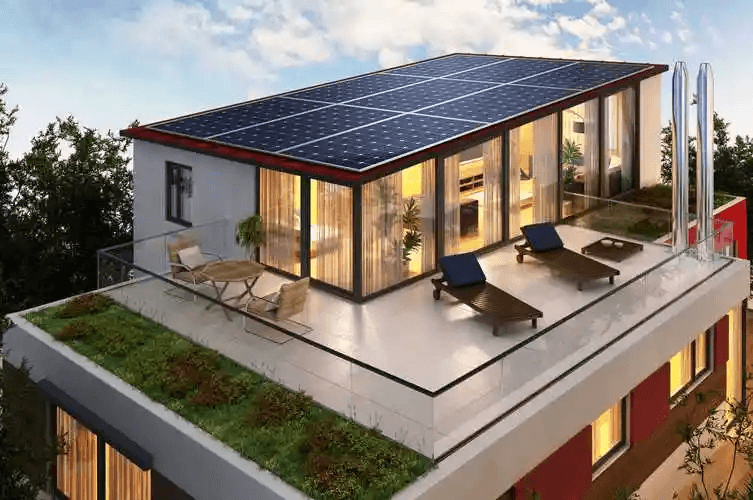

屋根に設置されたソーラーパネルPCBは、太陽エネルギーを電気エネルギーに変換し、家庭内の様々な負荷に電力を供給する。また、蓄電池を使用することで、送電網が故障した場合のバックアップにも役立ちます。

商業用および産業用設備

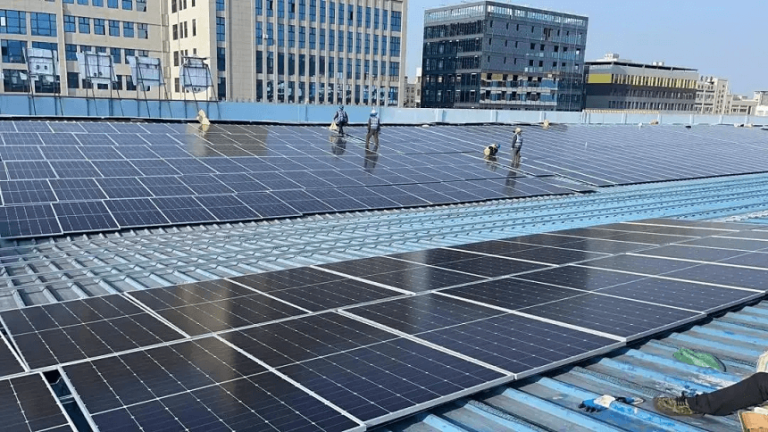

商業用インダストリアルアプリケーションにおいて、ソーラーPCBは非常に効果的な方法で電力の変換と管理に対応し、大きなエネルギー要件に貢献します。産業界はこれらのソーラーPCBを採用することで、より費用対効果が高く、二酸化炭素排出量を削減することができます。

ポータブル・ソーラー・デバイス

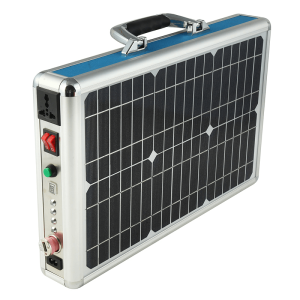

ソーラー・チャージャーPCBを搭載したポータブル・チャージャーやモバイル・パワーバンクは、送電網から離れた場所で太陽エネルギーを利用できるため、アウトドアや遠隔地での活動に最適です。

統合ソーラー・アーキテクチャ

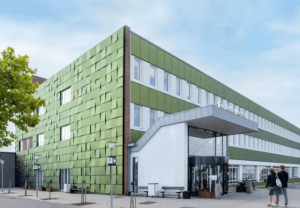

サンスクリーン窓やソーラーファサードなどの建材に組み込まれたソーラー回路基板を使用することで、エネルギー生成を通じて構造物に付加価値を与え、建物の全体的なエネルギー必要量を減少させることができる。

農業

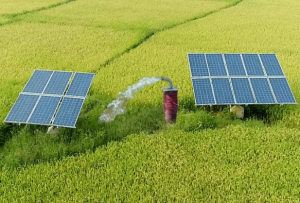

農業では、灌漑システム、センサー、温室照明を含むソーラーPCB資産の利用は、従来のエネルギー源の安価な代替に上向きによってグリーン革命を支援する。

ソーラー街路灯

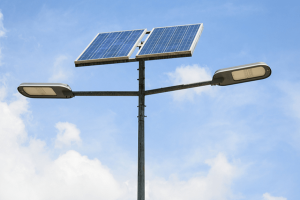

ソーラーライト回路基板の使用は、オフグリッド照明を提供し、自治体のエネルギーコストを削減するソーラー街灯・信号機システムの使用にも拡大されている。

これらの簡略化された使用例は、様々な産業におけるソーラーPCBの有用性を示し、持続可能なエネルギー源の展開におけるその重要性を示している。

ソーラーPCBの設計上の考慮事項

ソーラー回路基板を設計する際には、最終製品の品質と機能性を決定するいくつかの重要な要素を考慮する必要がある。これらの要因には以下のものが含まれる：

効率性 - 可能な限り最良のエネルギー変換をエネルギー出力に変換するために、光起電力（PV）セルの数、物理的レイアウト、回路間の相互接続は、抵抗と電力損失が最小になるように行われる。このような構成により、ソーラーパネル回路基板は、エネルギーを伝送する際の太陽エネルギーの損失を最小限に抑えることが期待できる。

放熱 - 実際には、ソーラープリント基板は直射日光の当たる場所に長時間設置されることが多い。このことは必ず熱の発生につながります。ヒートシンクや高熱質量の材料など、熱を抑制する特定の手段は、熱負荷を制御するのに有効であるため、部品を損傷から効果的に保護するために動作温度を下げることができます。

耐久性 - ソーラー用プリント基板は屋外で使用されるため、紫外線、水、温度などの環境条件に耐えなければならない。このような耐久性は、ソーラーライト基板やMPPT基板にとって重要であり、さまざまな環境条件下で何年も効率的に動作できるようにする必要があります。

ソーラーPCB製造

覚えているかい？プリント基板の作り方FS Techが以前のブログで説明しました。さて、ソーラープリント基板の製造工程は、同じようなステップバイステップのプロセスです。

ソーラーPCBの製造は、各基板がソーラーアプリケーションの性能と耐久性の基準を達成することを保証するステップに従って行われます：

ステップ1：回路レイアウト

設計段階の最初のステップは、エネルギーの流れを最大化するための回路レイアウトである。この設計では電流経路が記述され、エネルギー損失が最小限になるように具体的に設計される。

ステップ2：素材の選択

選択される材料は良質で、紫外線に安定し、外部環境に耐える耐熱性がある。これらの材料は、生物学的ストレスに対するソーラー回路基板の回復力を増強し、それゆえ、形と機能が維持される。

ステップ3：コンポーネントの配置

重要な部品は太陽電池とMPPTコントローラーであり、その性能が最大になる場所に配置されるため、その位置が重視される。電力システムには、適切な場所と時間で制御され、利用されなければならない各コンポーネントがあるため、配置は効率にとって重要である。

ステップ4：組み立てとはんだ付け

部品は基板に組み立てられてはんだ付けされ、1つの構造となる。この手順は、信頼性を損なうことなく大電力負荷に耐えるソーラー・インバーターPCBやソーラー・パネル回路基板の製造において重要である。

ステップ5：品質管理とテスト

すべてのソーラーPCBは、工業規格に準拠していることを確認するために徹底的にテストされ、環境上の課題に耐えることができます。したがって、すべてのソーラーボードPCBとソーラーチャージャーPCBは、それが設計されたアプリケーションで十分に動作することが期待されます。

このような慎重な手順を経て、ソーラープリント基板は極めて優れた使用性、強度、長寿命を実現し、家庭用レベルから商業用・産業用太陽光発電システムまで幅広い用途に使用されている。

ソーラーPCBにおける技術革新の実現

集積回路としてのソーラーPCBは、家庭用システム、産業用システム、さらには携帯用システムなど、幅広い用途に適した高性能システムへと変貌を遂げつつある。

太陽電池技術の進歩

より高度な太陽電池は、通常曇りや日陰になるような低照度地域でも有効なように設計されている。これらの開発により、ソーラープリント基板は、限られた面積でより多くの電力を生成できるようになり、より効果的な発電が可能になった。高効率のセルは、ソーラーパネル回路基板からのエネルギー出力を増加させるのに役立つだけでなく、特に都市部のビルなど面積が限られている場所では、エネルギーのニーズに対応するために特定のエリアに必要なパネルの数を減らすことでコストを削減するのにも役立ちます。

スマートセンサーとIoTの統合

MPPT回路基板にIoT技術を組み込むことで、遠隔地からの監視、制御、メンテナンスなどの機能強化が可能になった。このような接続性は、設定データによってエネルギー供給管理が改善され、メンテナンスコストが削減されるため、大規模システムや孤立したシステムにとって特に重要である。

例えば、問題が発生した場合、サービススタッフにメッセージが送信され、停電の期間を大幅に短縮し、電気設備全体の信頼性を高めることができる。

フレキシブルで軽量なソーラープリント基板の開発

軽量で柔軟性があるため、新たに開発されたソーラーPCBは、太陽光発電の可能性を広げる。これらのフレキシブルプリント基板は、薄くて軽量でありながら、機能を損なうことなく曲げることができる最新の素材でできており、ポータブル・ソーラー機器や曲面、複雑な建築デザインに適している。

フレキシブル・ソーラー回路基板は、車やテント、衣服などの曲面に簡単に取り付けられるため、移動式や一過性の電力源の機会が増える。このような改良は、リジッドパネルが実用的でない地域にソーラー技術が浸透するのを助け、クリーンエネルギーの利用可能性を拡大する。

結論

ソーラーPCBは、効率的で持続可能かつスケーラブルなソリューションを多くのエネルギーニーズに提供するため、再生可能エネルギーの分野で大きな進歩を遂げている。

これらの技術の進歩によって、 FSテック は、ソーラーパネル回路基板からソーラーインバータ基板まで、現在のエネルギー需要とその将来に焦点を当てた最高品質のソーラープリント基板を提供することを目指しています。 FS テックつまり、住宅用から商業用プロジェクト、さらには特殊な産業用や携帯用アプリケーションまで、さまざまなソーラー・アプリケーションに活用できるのです。このような技術革新のおかげで、FSテックは、個人や企業への太陽光発電の権限委譲を通じて、よりクリーンで持続可能な未来の創造を支援する方法を見出しました。お気軽に無料の引用今はね！
