هیت سینک PCB برای مدیریت حرارتی موثر
هیت سینک برد مدار چاپی (PCB) چیست؟
هدف اصلی یک هیت سینک جذب و دفع گرما است و با حذف گرما از قطعات حساس به حرارت الکتریکی و ... نقش مهمی در مدیریت حرارتی ایفا میکند. قطعات الکترونیکی. آنها معمولاً با اجزای برد مدار چاپی (PCB) ادغام میشوند و بخشی از PCB را تشکیل میدهند و از فلزات رسانای حرارتی مانند مس یا آلومینیوم ساخته میشوند. این فلزات به دلیل رسانایی حرارتی عالی و مقاومت حرارتی پایین انتخاب میشوند.
هیت سینکهای PCB بر اساس اصل رسانش عمل میکنند، جایی که گرما از نواحی با مقاومت حرارتی بالا به نواحی با مقاومت حرارتی پایین جریان مییابد. این بدان معناست که گرما معمولاً از اجزای PCB به هیت سینک منتقل میشود و به طور مؤثر بارهای حرارتی را مدیریت کرده و از انتقال بهینه گرما اطمینان حاصل میکند. مدیریت حرارتی.
نحوه کار هیت سینکهای PCB: اصول
عملکرد هیت سینک روی برد مدار چاپی (PCB) بر اساس اصول انتقال حرارت است: رسانایی، همرفت و گاهی تابش. در اینجا نحوهی عملکرد این اصول آورده شده است:
رسانایی:
- گرمای تولید شده توسط قطعات الکترونیکی ابتدا از طریق تماس مستقیم به هیت سینک منتقل میشود. راندمان این انتقال با استفاده از مواد رابط حرارتی (TIM) مانند خمیر حرارتی یا پدها که شکافهای هوای میکروسکوپی را پر میکنند و یک مسیر رسانا برای گرما فراهم میکنند، افزایش مییابد.
پخش گرما:
- پس از انتقال گرما به هیت سینک، گرما در سراسر ماده هیت سینک پخش میشود. موادی با رسانایی حرارتی بالا، مانند آلومینیوم یا مس، برای تسهیل این پخش گرما استفاده میشوند.
همرفت:
- پس از اینکه گرما در سراسر هیت سینک پخش شد، از طریق همرفت به هوای اطراف منتقل میشود. در هیت سینکهای غیرفعال، این اتفاق به طور طبیعی رخ میدهد زیرا هوای گرم بالا میرود و هوای خنکتر جای آن را میگیرد. در هیت سینکهای فعال، از فنها یا دمندهها برای افزایش جریان هوا و بهبود اتلاف گرما استفاده میشود.
تابش:
- در برخی موارد، هیت سینکها گرما را از طریق تابش نیز دفع میکنند، جایی که گرما از سطح هیت سینک به شکل تابش مادون قرمز ساطع میشود. با این حال، این معمولاً در مقایسه با رسانایی و همرفت، جزء جزئی است.
پارامترهای کلیدی هیت سینکهای PCB
- مقاومت حرارتی (Rθ)
- مقاومت حرارتی، مقاومت جریان گرما از منبع گرما به محیط را نشان میدهد. معمولاً بر حسب °C/W (درجه سانتیگراد بر وات) بیان میشود. مقاومت حرارتی کمتر به معنای اتلاف حرارت بهتر است.
- رسانایی حرارتی (k)
- رسانایی حرارتی، توانایی ماده در هدایت گرما است که معمولاً با واحد W/m·K (وات بر متر-کلوین) اندازهگیری میشود. موادی با رسانایی حرارتی بالاتر، مانند مس و آلومینیوم، برای هیت سینکها ترجیح داده میشوند.
- مساحت سطح
- مساحت سطح هیت سینک بر توانایی آن در دفع گرما تأثیر میگذارد. مساحت سطح بزرگتر از طریق تماس بیشتر با هوای اطراف، دفع گرما را بهبود میبخشد.
- مواد
- مواد رایج برای هیت سینکها شامل آلومینیوم (تعادل خوبی بین رسانایی حرارتی، وزن و هزینه) و مس (رسانایی حرارتی بالاتر اما گرانتر و سنگینتر) است.
- طراحی و تراکم فین
- طراحی و تراکم پرهها یا سایر برآمدگیهای روی هیت سینک بر مساحت سطح آن و دینامیک جریان هوا تأثیر میگذارد. پرههای بیشتر عموماً به معنای اتلاف حرارت بهتر هستند، اما میتوانند مقاومت جریان هوا را نیز افزایش دهند.
- ابعاد سینک حرارتی
- اندازه هیت سینک باید با محدودیتهای فضایی طراحی PCB و محفظه مطابقت داشته باشد. ابعاد بر عملکرد و امکانسنجی ادغام تأثیر میگذارند.
مواد رایج برای هیت سینکهای PCB
۱. آلومینیوم
رسانایی حرارتی: تقریباً 205 وات بر متر مکعب بر کلوین
خواص:
- سبک وزن
- مقرون به صرفه
- رسانایی حرارتی خوب
- به راحتی به اشکال پیچیده اکسترود میشود
کاربردها:
- به طور گسترده در لوازم الکترونیکی مصرفی، روشنایی LED و هیت سینکهای عمومی استفاده میشود.
مزایا:
- در مقایسه با مس، مقرون به صرفه است.
- سبک وزن، که آن را برای کاربردهایی که وزن یک نگرانی است، مناسب میکند.
- به راحتی در اشکال و اندازههای مختلف تولید میشود.
معایب:
- رسانایی حرارتی کمتر در مقایسه با مس.
۲. مس
رسانایی حرارتی: تقریباً ۳۸۵ وات بر متر مکعب بر کلوین
خواص:
- رسانایی حرارتی بالا
- سنگینتر و گرانتر از آلومینیوم
- ماشینکاری آن از آلومینیوم دشوارتر است
کاربردها:
- برنامههای کاربردی با کارایی بالا مانند CPUها، GPUها و قطعات الکترونیکی قدرت.
مزایا:
- رسانایی حرارتی عالی، آن را برای کاربردهای با توان بالا ایدهآل میکند.
- در پخش سریع گرما کارآمد است.
معایب:
- سنگینتر و گرانتر از آلومینیوم.
- ساخت آن به شکلهای پیچیده چالشبرانگیزتر است.
۳. آلیاژهای مس
رسانایی حرارتی: متغیر است، عموماً کمتر از مس خالص اما بیشتر از آلومینیوم.
خواص:
- خواص مکانیکی بهبود یافته نسبت به مس خالص
- عملکرد حرارتی خوب
کاربردها:
- کاربردهای خاص که نیاز به تعادل بین استحکام و عملکرد حرارتی دارند.
مزایا:
- خواص مکانیکی بهتری نسبت به مس خالص دارد.
- اغلب در کاربردهایی که نیاز به دوام و مدیریت حرارتی خوب دارند، استفاده میشود.
معایب:
- معمولاً گرانتر از آلومینیوم است.
۴. گرافیت
رسانایی حرارتی: بسیار ناهمسانگرد، از ۱۵۰ تا ۶۰۰ وات بر متر مکعب در کلوین در صفحه.
خواص:
- بسیار سبک
- رسانایی حرارتی خوب در صفحه
- انعطافپذیر و قابل استفاده در لایههای نازک
کاربردها:
- در کاربردهایی که به راهحلهای اتلاف گرما سبک و نازک نیاز دارند، مانند دستگاههای تلفن همراه، استفاده میشود.
مزایا:
- فوقالعاده سبک و انعطافپذیر.
- میتواند در فرمفاکتورهای نازک که فضا محدود است، استفاده شود.
معایب:
- رسانایی حرارتی درون صفحهای پایینتر.
- میتواند گرانتر از گزینههای فلزی سنتی باشد.
۵. مواد سرامیکی
رسانایی حرارتی: بسته به نوع سرامیک، از 20 تا 180 وات بر متر مکعب در کلوین متغیر است.
خواص:
- عایق الکتریکی
- رسانایی حرارتی خوب
- سبک و مقاوم در برابر خوردگی
کاربردها:
- در کاربردهایی که نیاز به عایق الکتریکی و مدیریت حرارتی دارند، مانند زیرلایههای الکترونیکی و الکترونیک قدرت، مورد استفاده قرار میگیرد.
مزایا:
- عایق الکتریکی، نیاز به ایزولاسیون الکتریکی جداگانه را از بین میبرد.
- مقاوم در برابر خوردگی و مناسب برای محیط های خشن.
معایب:
- به طور کلی رسانایی حرارتی کمتری در مقایسه با فلزات دارند.
- شکننده است و میتواند تولید آن را چالش برانگیزتر کند.
۶. الماس
رسانایی حرارتی: تقریباً ۲۰۰۰ وات بر متر مکعب بر کلوین
خواص:
- رسانایی حرارتی استثنایی
- هزینه بسیار بالا
- عایق الکتریکی عالی
کاربردها:
- کاربردهای تخصصی با کارایی بالا که در آنها هزینه اهمیت کمتری دارد.
مزایا:
- بالاترین رسانایی حرارتی در بین تمام مواد.
- عایق الکتریکی و بسیار کارآمد در پخش گرما.
معایب:
- بسیار گران است و برای اکثر کاربردها عملی نیست.
ملاحظات کلیدی در مورد هیت سینکهای PCB
مواد رابط حرارتی (TIM)
- انتخاب TIM ها, مانند خمیر حرارتی، پد یا چسب، برای به حداقل رساندن مقاومت حرارتی در سطح مشترک بین قطعه و هیت سینک بسیار مهم است. آنها شکافهای هوای میکروسکوپی را پر میکنند تا انتقال حرارت را بهبود بخشند.
روشهای پیوست
- هیت سینکها را میتوان با استفاده از پیچ، گیره، چسب یا نوارهای حرارتی متصل کرد. روش اتصال باید اتصال ایمن را بدون ایجاد فشار مکانیکی به قطعات یا PCB تضمین کند.
جریان هوا و تهویه
- جریان هوای کافی برای دفع مؤثر گرما ضروری است. طراحی هیت سینک باید جهت و حجم جریان هوا را در نظر بگیرد، به خصوص در محیطهای بسته که ممکن است همرفت طبیعی محدود باشد.
شرایط محیطی
- محیط عملیاتی، از جمله دمای محیط، رطوبت و احتمال قرار گرفتن در معرض آلایندهها را در نظر بگیرید. این عوامل میتوانند بر عملکرد و طول عمر هیت سینک تأثیر بگذارند.
قرار دادن قطعات
- قرارگیری اجزای تولیدکننده گرما روی برد مدار چاپی میتواند بر مدیریت حرارتی تأثیر بگذارد. قرارگیری استراتژیک میتواند اتلاف گرما را بهینه کرده و از ایجاد نقاط داغ حرارتی جلوگیری کند.
چگالی توان
- اجزای پرمصرف گرمای بیشتری تولید میکنند و به هیت سینکهای کارآمدتری نیاز دارند. چگالی توان اجزا باید در انتخاب اندازه و طراحی هیت سینک نقش داشته باشد.
استانداردهای نظارتی و ایمنی
- اطمینان حاصل کنید که طراحی سینک حرارتی با استانداردهای ایمنی و نظارتی مربوطه مطابقت دارد. این شامل ملاحظات مربوط به عایق الکتریکی، اشتعال پذیری و انطباق با محیط زیست (به عنوان مثال،, استاندارد RoHS).
هزینه و تولید
- عملکرد را با هزینه و قابلیت تولید متعادل کنید. اگرچه مواد و طرحهای با کارایی بالا مطلوب هستند، اما باید مقرون به صرفه و برای تولید انبوه نیز امکانپذیر باشند.

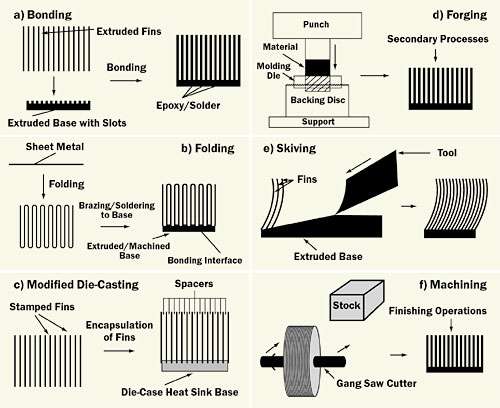

روشهای ساخت هیت سینکها
۱. اکستروژن
اکستروژن فرآیندی است که در آن یک ماده، معمولاً آلومینیوم، از طریق یک قالب تحت فشار قرار میگیرد تا اشکال بلندی با سطح مقطع ثابت ایجاد شود. سپس این اشکال به طول مورد نظر برش داده میشوند.
مزایا:
- مقرون به صرفه
- مناسب برای تولید اشکال پیچیده با دقت بالا
- خواص آلومینیوم آن را برای اکستروژن ایدهآل میکند
کاربردها:
- به طور گسترده برای هیت سینکها در لوازم الکترونیکی مصرفی، روشنایی LED و کاربردهای عمومی استفاده میشود.
2. ریختهگری تحت فشار
ریختهگری تحت فشار شامل تزریق فلز مذاب، مانند آلومینیوم یا روی، به داخل قالب تحت فشار بالا است. این فرآیند امکان تولید اشکال پیچیده با جزئیات دقیق را فراهم میکند.
مزایا:
- قابلیت تولید اشکال بسیار پیچیده و دقیق
- تولید قطعات با سطوح صاف و دقت ابعادی بالا
- مناسب برای تولید با حجم بالا با زمان چرخه سریع
کاربردها:
- برای طراحیهای پیچیده سینک حرارتی در محاسبات با کارایی بالا و الکترونیک خودرو استفاده میشود.
- به طور گسترده در تولید محفظه برای قطعات الکترونیکی، لوازم خانگی و قطعات خودرو استفاده میشود
۳. آهنگری
آهنگری شامل شکل دادن به فلز با استفاده از نیروهای فشاری موضعی، معمولاً با چکش یا قالب است. این فرآیند، هیت سینکهایی با خواص مکانیکی و رسانایی حرارتی برتر تولید میکند.
مزایا:
- تولید قطعات با خواص مکانیکی و دوام بهبود یافته
- رسانایی حرارتی برتر
کاربردها:
- کاربردهای با کارایی بالا مانند هوافضا و الکترونیک نظامی
۴. اسکی رفتن
اسکیوینگ فرآیندی است که در آن لایههای نازک فلز برش داده شده و سپس خم میشوند تا پرهها را تشکیل دهند. این روش امکان ایجاد ساختارهای پره با چگالی بالا را فراهم میکند و راندمان اتلاف گرما را بهبود میبخشد.
مزایا:
- ساختارهای پره با چگالی بالا، اتلاف گرما را افزایش میدهند
- مناسب برای هیت سینکهای با کارایی بالا
کاربردها:
- هیت سینکهای با کارایی بالا برای CPUها، GPUها و قطعات الکترونیکی قدرت
۵. پیوند
اتصال شامل اتصال پرهها به صفحه پایه با استفاده از چسبهای حرارتی یا لحیم است. این روش انعطافپذیری در ترکیب مواد مختلف برای عملکرد حرارتی بهینه را ارائه میدهد.
مزایا:
- انعطافپذیری در ترکیب مواد مختلف
- طرحهای سفارشی سینک حرارتی متناسب با کاربردهای خاص
کاربردها:
- هیت سینکهای سفارشی برای قطعات الکترونیکی تخصصی که در آنها به راهحلهای خاص مدیریت حرارتی نیاز است
روند نوآوری و توسعه هیت سینکهای PCB
مواد پیشرفته
نوآوری در فناوری هیت سینکها با توسعه مواد پیشرفته هدایت میشود. گرافن و نانولولههای کربنی به دلیل رسانایی حرارتی استثنایی خود مورد توجه قرار گرفتهاند و این امر آنها را به کاندیداهای امیدوارکنندهای برای هیت سینکهای نسل بعدی تبدیل میکند. علاوه بر این، مواد کامپوزیتی که فلزات را با سرامیک یا سایر مواد ترکیب میکنند، خواص حرارتی و مکانیکی هیت سینکها را افزایش میدهند.
تکنیکهای پیشرفته تولید
تکنیکهای پیشرفته تولید نیز نقش حیاتی در تکامل هیت سینکها ایفا میکنند. پیشرفتها در فناوری چاپ سهبعدی امکان ایجاد طرحهای پیچیده و بسیار کارآمد هیت سینک را فراهم میکند که قبلاً با روشهای سنتی غیرقابل دستیابی بودند. تکنیکهای ساخت نانو امکان ایجاد ساختارهای میکرو و نانومقیاس روی هیت سینکها را فراهم میکنند و عملکرد حرارتی آنها را به طور قابل توجهی بهبود میبخشند.
راهکارهای خنککننده یکپارچه
راهکارهای خنکسازی یکپارچه، بهویژه در کاربردهای توان بالا، بهطور فزایندهای اهمیت مییابند. سیستمهای خنککننده مایع، هنگامی که با هیتسینکهای سنتی ترکیب میشوند، عملکرد خنکسازی برتر را برای مراکز داده و رایانههای شخصی بازی فراهم میکنند. سیستمهای هیبریدی که مواد تغییر فاز (PCM) و روشهای خنکسازی فعال را ادغام میکنند نیز به عنوان راهحلهای مؤثر برای مدیریت گرما در حال ظهور هستند.
تحلیل هزینه-اثربخشی
هزینه در مقابل عملکرد
هنگام تجزیه و تحلیل مقرون به صرفه بودن هیت سینکها، ضروری است که بین هزینه و عملکرد تعادل برقرار شود. مس که به دلیل رسانایی حرارتی برترش شناخته میشود، گرانتر از آلومینیوم است که مصالحه خوبی بین عملکرد و هزینه ارائه میدهد. فرآیندهای تولیدی مانند اکستروژن و ریختهگری تحت فشار برای تولید با حجم بالا مقرون به صرفه هستند، در حالی که چاپ سهبعدی و آهنگری، اگرچه گرانتر هستند، اما امکان ایجاد طرحهای تخصصی را فراهم میکنند.
هزینه چرخه عمر
هزینههای چرخه عمر نیز نقش مهمی در تحلیل اثربخشی هزینه ایفا میکنند. هزینههای اولیه تولید شامل انتخاب مواد، فرآیند تولید و هرگونه ابزار سفارشی مورد نیاز است. هزینههای عملیاتی بر مصرف انرژی و الزامات سیستم خنککننده تأثیر میگذارند، در حالی که دوام و طول عمر مواد و طراحی سینک حرارتی بر هزینههای نگهداری و تعویض بلندمدت تأثیر میگذارد.
تأثیر زیستمحیطی
تأثیر زیستمحیطی یکی دیگر از عوامل مهم است. آلومینیوم و مس هر دو بسیار قابل بازیافت هستند و ردپای کلی زیستمحیطی را کاهش میدهند و به طور بالقوه هزینههای چرخه عمر را نیز پایین میآورند. استفاده از مواد و فرآیندهای تولید پایدار نه تنها تأثیر زیستمحیطی را بهبود میبخشد، بلکه با کاهش ضایعات و مصرف انرژی، مقرون به صرفه بودن را نیز افزایش میدهد.
سفارشیسازی و مقیاسپذیری
سفارشیسازی و مقیاسپذیری از ملاحظات حیاتی در طراحی هیت سینک هستند. تکنیکهای پیشرفته تولید مانند چاپ سهبعدی، امکان طراحیهای بسیار سفارشی متناسب با کاربردهای خاص را فراهم میکنند، هرچند با هزینه بالاتر. از سوی دیگر، فرآیندهایی مانند ریختهگری تحت فشار و اکستروژن برای تولید در مقیاس بزرگ مناسب هستند، هزینههای واحد را کاهش میدهند و آنها را برای کاربردهای گسترده ایدهآل میکنند. با متعادل کردن دقیق این عوامل، طراحان میتوانند عملکرد هیت سینک را بهینه کرده و در عین حال هزینهها را به طور مؤثر مدیریت کنند.
نتیجهگیری
هیت سینکهای PCB برای مدیریت حرارتی مؤثر در الکترونیک مدرن بسیار مهم هستند. با افزایش چگالی توان و کاهش فاکتورهای فرم، طراحی حرارتی مناسب برای اطمینان از قابلیت اطمینان محصول ضروری میشود. هیت سینکها، که معمولاً از فلزات رسانا ساخته میشوند، با PCBها ادغام میشوند تا گرما را از اجزای حساس مانند دستگاههای سوئیچینگ و ترانزیستورها دور کنند. با درک انواع، فاکتورهای طراحی و تکنیکهای بهینهسازی عملکرد هیت سینکهای PCB، تولیدکنندگان میتوانند کارایی و طول عمر دستگاههای الکترونیکی خود را افزایش دهند.
