مونتاژ PCB SMT دقیق –
از نمونه اولیه تا تولید انبوه
راهکارهای جامع PCBA برای مشتریان جهانی | دارای گواهینامه ISO 9001 و UL • قیمت مستقیم از کارخانه
دریافت نقل قول فوری →مونتاژ SMT چیست؟
مونتاژ SMT (فناوری نصب سطحی) نوعی روش تولید است که در آن قطعات الکترونیکی مستقیماً روی سطح برد مدار چاپی (PCB) نصب میشوند. در مقابل فناوری سوراخکاری عمقی که نیاز به سوراخ کاری دارد، SMT PCBA از اجزای کوچکتر و سریعتری استفاده میکند که در قسمت بیرونی برد قرار میگیرند و این امکان را فراهم میکنند. تراکم مدار بالا، قابلیت اطمینان برتر, و سادهسازی شده تولید خودکار برای طراحیهای پیچیده PCB.
به عنوان یک یکپارچهسازی تجارت تولیدکننده شرکت PCBA، ما واسطهها را حذف میکنیم و قیمتگذاری مستقیم کارخانه را ارائه میدهیم و در عین حال شفافیت کامل را از قطعات تا PCBA نهایی تضمین میکنیم.
تولید و تجارت یکپارچه
ما فقط یک ارائه دهنده خدمات مونتاژ SMT نیستیم؛ ما خود را شریک تولیدی شما میدانیم. ما صاحب ... کارخانه تولید PCBA پیشرفته و به شما پیشنهاد میدهد:
- قیمت گذاری مستقیم از کارخانه (بدون هیچ گونه افزایش قیمتی)
- با خیال راحت میتوانید در محل تأسیسات، ممیزی انجام دهید
- کنترل کامل بر لیست مواد و کیفیت تولید
- مقیاسپذیری آسان از نمونه اولیه تا تولید انبوه
تامین کننده برتر مونتاژ PCB SMT - FS Technology
PCB و PCBA یکپارچه
هیچ واسطهای بین PCB و PCBA وجود ندارد و میتوانید قیمت مستقیم کارخانه را دریافت کنید.
کنترل کیفیت 100%
بازرسی و آزمایش دقیق شامل AI-3D-AOI، اشعه ایکس، فناوری اطلاعات و ارتباطات، FAT، تست عملکردی و آزمایشهای فیزیکی مختلف.
انطباق با گواهینامه
مطابق با استانداردهای UL، IPC و RoHS، دارای گواهینامه BSCI و دارای استانداردهای ISO 9001، ISO 14001، ISO 45001، ISO 13485 و IATF 16949.
خط SMT خودکار
مجهز به تجهیزات خودکار با دقت بالا، از جمله رباتهای AGV، کابینتهای هوشمند خمیر لحیم و غیره.
لیست پخش
1:04
0:31
0:58
0:37
0:38
0:31
0:46
قابلیتهای تولید SMT

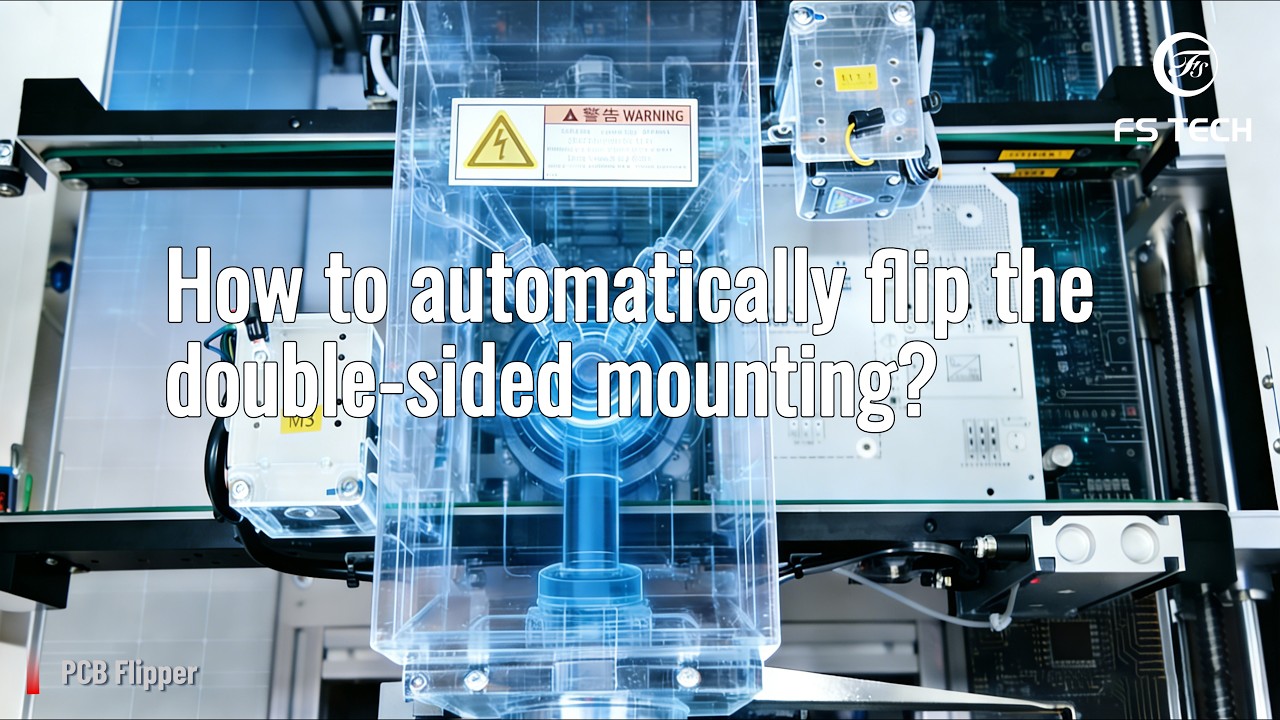

کل کارگاه SMT با دما و رطوبت ثابت و استانداردهای عاری از گرد و غبار ساخته شده است. این کارگاه مجهز به داشبورد دادههای مدیریت اطلاعات است که امکان تجسم وضعیت تولید، دادههای ESD و وضعیت عملیاتی هر خط تولید را در زمان واقعی فراهم میکند. در سال 2026، رباتهای جابجایی مواد SMT (AGV) و دستگاههای ورقزنی خودکار برای افزایش قابلیتهای اتوماسیون تولید و دستیابی به تولید SMT با اتوماسیون بالا اضافه شدند.
| حداقل اندازه قطعه | 0201, 01005 قابلیت تولید انبوه |
|---|---|
| اندازه برد PCB | ۵۱۰ * ۵۹۰ * ۲۰ میلیمتر (حداکثر) و ۰.۲۵ اینچ در ۰.۲۵ اینچ (کوچکترین) |
| دقت قرارگیری | ±0.035 میلیمتر (CPK≥2.0) (دقت بالا) |
| اندازه قطعات قابل نصب | اجزای مربعی 0.6 میلیمتر * 0.3 میلیمتر - 12 * 12 میلیمتر |
| حداکثر ظرفیت تولید در ماه | تا سقف ۳۲۵ میلیون |
| ریبال کردن و بازسازی BGA | ایستگاه بازسازی حرفهای BGA، پشتیبانی از BGA با گام ریز 0.3 میلیمتر |
| خطوط SMT پرسرعت | ۲+۱ پاناسونیک ترکیب پرسرعت |
|---|---|
| لحیم کاری مجدد | کورههای جریان مجدد نیتروژن (N2) ده ناحیهای |
| SPI سه بعدی (خمیر لحیم) | SPI سه بعدی برای بررسی حجم و شکل خمیر 100% |
| AI-3D-AOI (نوری خودکار) | AOI سه بعدی برای تشخیص نقص قبل/بعد از جریان مجدد |
| بازرسی با اشعه ایکس | اشعه ایکس با وضوح بالا Scienscope برای تجزیه و تحلیل BGA، QFN void و short void |
| تست مقاله اول | سیستم بازرس اولیه قطعات (FAI) شرکت Bluiris برای مدل قطعات، قطبیت، پارامترهای LCR و غیره. |
| دستگاه حذف گرد و غبار یون | از هوای یونی برای از بین بردن الکتریسیته ساکن روی PCB ها و از بین بردن گرد و غبار سطحی، پرز و ذرات ریز استفاده می کند. |
| کابینت خمیر لحیم هوشمند | مدیریت یکپارچه دیجیتال و استاندارد کل فرآیند ذخیرهسازی، گرم کردن مجدد، مخلوط کردن، بازیافت و دفع خمیر لحیم. |
| برد مدار چاپی انعطافپذیر (FPC) | مونتاژ FPC SMT با فیکسچرهای تخصصی و کنترل کشش |
|---|---|
| PCB سفت و سخت | مونتاژ پیچیده برای بردهای ترکیبی Rigid-Flex |
| لحیم کاری انتخابی | لحیمکاری انتخابی خودکار و دقیق برای بردهای با فناوری ترکیبی |
| پوشش همدیس | خطوط پاشش خودکار برای حفاظت از محیط زیست (رطوبت/گرد و غبار) |
تجهیزات خط تولید کارخانه SMT
گواهینامهها و انطباق
IPC-A-610
کلاس دوم/سوم
ایزو ۹۰۰۱
مدیریت کیفیت
ایزو ۱۳۴۸۵
پزشکی
استاندارد IATF 16949
خودرو
کارشناسی
انطباق اجتماعی
RoHS / رسیدن
سازگار با محیط زیست
فرآیند خدمات مونتاژ SMT
مرحله 1: کنترل کیفیت ورودی (IQC)
بازرسی کامل تمام قطعات الکترونیکی و بردهای مدار چاپی بدون پوشش قبل از ورود به انبار برای جلوگیری از ورود هرگونه مواد معیوب به خط تولید SMT.
مرحله 2: چاپ خمیر لحیم
دستگاههای چاپ خودکار خمیر لحیم، مقدار دقیق خمیر را از طریق شابلونهای برش لیزری روی پدهای PCB اعمال میکنند.
مرحله 3: بررسی خمیر لحیم (SPI)
100% 3D SPI به طور مداوم حجم، ارتفاع و جهت خمیر لحیم را کنترل میکند. این گام مهم، 70% را از خطاهای احتمالی لحیمکاری حذف میکند.
مرحله ۴: جایگذاری سریع
دستگاههای پیشرفته NPM قطعات (تا اندازه 01005) را با سرعت و دقت نوری بسیار بالا انتخاب و روی خمیر لحیم قرار میدهند.
مرحله 5: لحیم کاری مجدد
بردها از یک کوره بازتاب نیتروژن 10 ناحیهای عبور میکنند که در آن از یک پروفیل حرارتی کاملاً کنترلشده برای ذوب کردن خمیر استفاده میشود و در نتیجه اتصالات لحیم عالی و قابل اعتمادی ایجاد میشود.
مرحله 6: بازرسی نوری خودکار (AOI)
سیستمهای AOI سهبعدی درونخطی از اسکن نوری برای بررسی برد از نظر قطعات گمشده، عدم ترازبندی، سنگ قبرها و نقصهای پل لحیم استفاده میکنند.
مرحله 7: بازرسی با اشعه ایکس
دستگاههای اشعه ایکس با وضوح بالا برای بررسی اتصالات لحیم پنهان زیر BGAها، QFNها و ICهای پیچیده استفاده میشوند تا از خالی بودن اتصالات اطمینان حاصل شود.
مرحله 8: تمیز کردن PCBA
تختهها با استفاده از سیستمهای تمیزکننده اولتراسونیک یا اسپری کاملاً تمیز میشوند تا بقایای شار از بین برود و در نتیجه به مرور زمان به سطح بالایی از قابلیت اطمینان برسند.
نقصهای رایج در مونتاژ الکترونیکی SMT
فرآیند مونتاژ برد مدار چاپی SMT نیاز به دقت بالا و کنترل دقیق دارد. با این وجود، مشکلات مختلفی ممکن است پیش بیاید که ممکن است بر عملکرد برد تأثیر بگذارد. علاوه بر این، برای یافتن و رفع صحیح مشکلات احتمالی، ممکن است به یک ارائه دهنده خدمات حرفه ای SMT نیاز باشد.
لحیم ناکافی
استفاده ناکافی از خمیر لحیم، استحکام اتصال را کاهش داده و اتصال لحیم را به طور کلی ضعیفتر میکند.
ناهمراستایی اجزا
حتی کوچکترین جابجایی در طول مراحل برداشتن و گذاشتن یا جریان مجدد ممکن است منجر به اتصالات لحیم معیوب و عدم تراز قطعات شود.
لحیم کاری توپی
کوچکترین توپهای لحیم تشکیل میشوند و ممکن است باعث اتصال کوتاه شوند یا بردها را غیرقابل اعتماد کنند.
سنگ قبرسازی
اجزای کوچک به دلیل گرمایش ناهموار که منجر به باز شدن اتصالات لحیم میشود، روی پدهای خود صاف میشوند.
مدارهای باز
لحیم کاری ضعیف منجر به شکستگی مسیرها میشود که به نوبه خود باعث از بین رفتن پیوستگی الکتریکی در PCB میشود.
اتصال کوتاه
اتصال بیش از حد لحیم بین پدهای نزدیک به هم، بلافاصله منجر به خرابی عملکردی میشود.
تنش حرارتی
دمای بالای جریان برگشتی یا پروفیلهای نادرست به اجزای حساس یا لایههای PCB آسیب میرساند.
تماسهای کاذب AOI
بررسیهای خودکار ممکن است اتصالات سالم را معیوب گزارش کنند و نیاز به بررسی مجدد دستی داشته باشند.
بازرسی پیشرفته نقص و راهکارهای بازسازی
با تکیه بر تجهیزات پیشرفته سهبعدی AOI، اشعه ایکس و FCT، ما قادر به ردیابی فوری عیوب هستیم. مهندسان دارای مجوز ما از ایستگاههای بازسازی BGA برای ذخیره و تعمیر مجموعههای پیچیده نصب شده استفاده میکنند. یک بارکد مجزا به هر PCB اختصاص داده میشود که برای گزارش دقیق تعمیر و تأیید قابلیت اطمینان به سیستم ردیابی ما متصل است.
خدمات SMT حرفه ای دریافت کنید
info@fs-pcba.com
کیفیت SMT تضمین
ذخیرهسازی هوشمند
دما و رطوبت کنترل شده
قابل ردیابی 100%
ردیابی بارکد و MES
لحیم کاری نیتروژنی
اطمینان از کیفیت اتصال لحیم
AOI و اشعه ایکس
بازرسی نقص 100%
آزمایشگاه قابلیت اطمینان
آزمایشهای حرارتی و پیری
دادههای عملکرد زنده
آمار تولید در لحظه
موفقیت ما در مونتاژ SMT
تولید PCBA BMS خودرو
PCBA مطابق با IATF 16949 با 0 DPPM بیش از 300 هزار واحد. نتایج چرخه حرارتی بهبود یافته توسط 30% از طریق پروفایلینگ جریان مجدد بدون حفره پیشرفته.
مونتاژ CGM پزشکی بحرانی
مونتاژ IPC کلاس ۳ با قابلیت تصویربرداری اشعه ایکس سهبعدی کامل و آزمایش عملکردی. در دورههای بحرانی تقاضا، تحویل ۴۸ ساعته بدون افت کیفیت.
برد کنترل صنعتی پیچیده
تولید با حجم کم و با ترکیب بالا و اجزای پیچیده BGA. پس از اجرای بهینهسازی DFM پیش از تولید، به بازده ۹۸.۵۱TP3T در مرحله اول دست یافتیم.
لجستیک جهانی و پشتیبانی شرکا
حمل و نقل جهانی
خدمات DDP و DAP یکپارچه در سطح جهانی. ما برای تحویل سریع با پیکهای برتر (DHL/FedEx) همکاری میکنیم. قیمتگذاری کاملاً شفاف با صفر هزینه پنهان.
مدیریت حساب محلی
مدیران حساب اختصاصی انگلیسی زبان که پاسخگویی 24 ساعته، همپوشانی بدون وقفه منطقه زمانی و پشتیبانی فنی قوی پس از فروش را ارائه میدهند.
دریافت پیش فاکتور در ۲۴ ساعت — سریع و قابل اعتماد
پارامترهای پروژه خود را ارسال کنید یا فایلهای Gerber را برای ارزیابی فوری آپلود کنید.
سوالات متداول در مورد مونتاژ SMT
کاملاً! با بیش از 20 سال تجربه در صنعت PCBA، FS Technology به طور مداوم خدمات با کیفیتی ارائه داده و خود را به عنوان یک نام قابل اعتماد در صنعت PCBA چین تثبیت کرده است. اگر برای اولین بار است که با ما آشنا میشوید، حتماً به ما سر بزنید. نظرات مشتریان!
برخلاف سایر تولیدکنندگان، FS Technology خدمات و کیفیت را در اولویت قرار میدهد. ما توصیه نمیکنیم که PCBA را مستقیماً از طریق نقل قولهای آنلاین دریافت کنیم. در عوض، ما پروژههای خدماتی را پس از دریافت ایمیلهای مشتریان خود، متناسب با آنها تنظیم میکنیم. این رویکرد درک متقابل ما را تقویت میکند و به کاهش هزینههای پروژه شما کمک میکند. اگر به نقل قول تولید SMT نیاز دارید، کافیست از طریق ایمیل با ما تماس بگیرید (info@fs-pcba.com) – به همین سادگی!
صنعت تولید جهانی به سمت چین در حال تغییر است و اگر به تولید فراساحلی نیاز دارید، چین مسیر خوبی برای بررسی است. خدمات مونتاژ SMT چین مشتریان را با تطبیق کیفیت و قیمت جذب میکند. اعتقاد بر این است که اکثر شرکتها میتوانند نیازهای شما را برآورده کرده و به طور مداوم به استانداردهای صدور گواهینامه بینالمللی پایبند باشند!
اگر کسب و کار شما در بازاریابی سرآمد است، پس راه حل های PCBA کلید در دست بهترین گزینه برای شما خواهد بود. شما میتوانید صرفاً روی نقاط قوت خود تمرکز کنید و در مورد سایر کارها، FS Technology همه چیز را برای شما انجام خواهد داد. برای پروژههایی که هزینه در اولویت است، توصیه میشود از رویکرد نیمه کلید در دست استفاده کنید!
اتوماسیون روند اصلی آینده است که به تولید انبوه کمک میکند و از خطاهای انسانی جلوگیری میکند. بنابراین، FS Technology در حال افزایش سرمایهگذاری خود در تجهیزات است و متعهد به ساخت یک کارخانه هوشمند دیجیتالی برای دستیابی به اتوماسیون SMT است. برد مدار مونتاژ.
